Trackless Unguided All-position Crawling Welding Robot

الموديل: BOT-WTA17-421

يعد روبوت اللحام الزاحف "مجنزر" ذو التوجيه والتتبع الذاتي من أنظمة اللحام الآلية المستخدمة لكل للحام لكل أوضاع اللحام (من 1G إلى 6G) الأجزاء الهيكلية الكبيرة، أوعية الضغط والخزانات والصهاريج الصناعية مثل: تطبيقات اللحام لصناعة النفط والغاز، المنصات البحرية، تشييد السفن، الإنشاءات، التطبيقات النووية، والعديد من التطبيقات الصناعية الأخرى.

تصميم نظام التوجيه والتتبع الذاتي (trackless) يوفر الحركة المرنة، ويضمن نظام التتبع البصري بالليزر دقة التتبع العالية لدرزة "وصلة" اللحام، كما يضمن الكفاءة العالية للحام وجودة اللحام الممتازة. إضافة إلى ذلك، فإن نظام التعرف "التمييز" الآلي لوصلات اللحام يحقق التوجيه الفعال والدقيق للروبوت. كل هذه الخصائص التي تم ذكرها، تجعل من هذه المعدة هي الحل الأنسب لتطبيقات اللحام مقارنة مع معدات اللحام النصف الأوتوماتيكية أو معدات اللحام اليدوية.

استفسار

هل لديك أي أسئلة أو استفسار حول روبوتات اللحام لدينا؟
من فضلك لا تتردد في الاتصال بنا، وفريقنا الفني ذو الخبرة العالية سوف يكون سعيد بتقديم المساعدة لك.

عرض تفصيلي

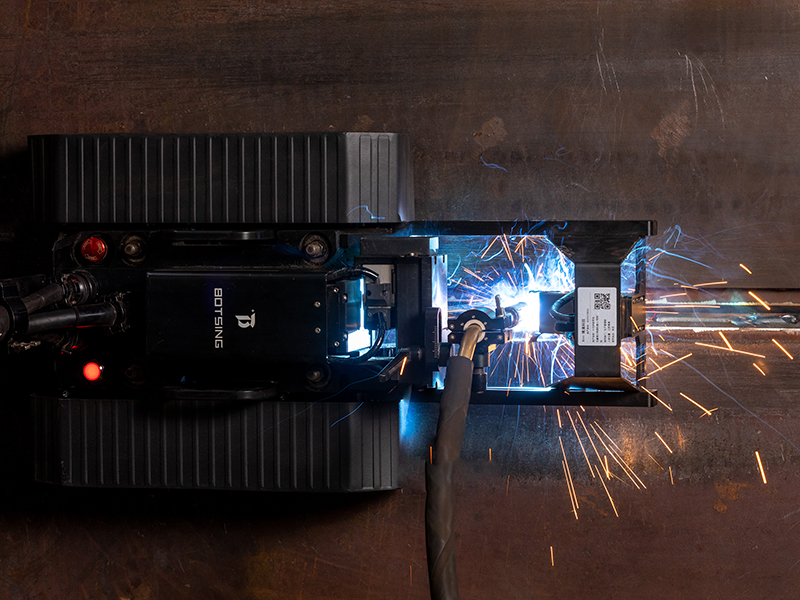

روبوت لحام مجنزر لكل أوضاع اللحام بتوجيه وتتبع ذاتي

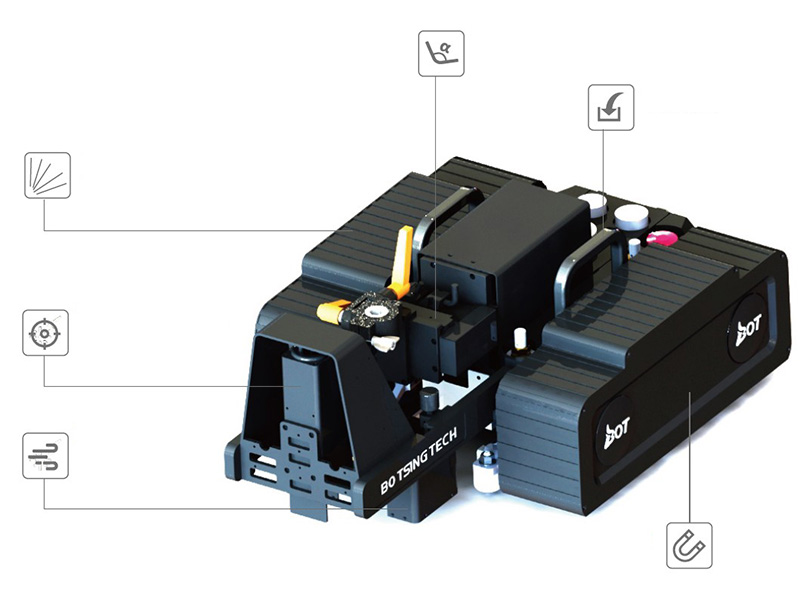

  • المجنزر
  • نظام التتبع البصري بالليزر لدرزة اللحام
  • حاجب الريح
  • نظام اللحام المتأرجح DOF المتعدد
  • جهاز تحميل الحمولة
  • آلية الزحف "جنزير" بقوة إلتصاق المغناطيس الدائم
الخصائص الفنية
التقليل من التكاليف وتحسين الكفاءة
  • يمكن لفني لحام واحد من تشغيل روبوت أو أكثر بعد 3 أيام من التدريب المهني، وهذا بدوره يقلل من عدد المشغلين والحاجة لمستويات عالية من المهارة.
  • لا يحتاج لضبط المسارات أو البرمجة للتوجيه.
  • جودة اللحام مستقرة وموثوقة، بحيث تقلل بشكل كبير من إعادة اللحام.
  • النبضات الكهربائية ذات التردد المنخفض والبرنامج تكامل إجراءات اللحام بنبضة مزدوجة، معدل الترسب العالي للحام، ويحسن بشكل كبير من كفاءة اللحام.
  • يتم تخزين إجراءات اللحام مباشرة، بحيث تكون جاهزة تحت تصرفك.
الأمان وسهولة الأستخدام
  • سعة التحميل العالية، مرونة الحركة، القدرة على تنفيذ الزحف السهل لكل أوضاع اللحام بحرية وبدرجات متعددة، علاوة على قدرته على الدوران حول أجزاء الهيكل المتوسطة والكبيرة.
  • القدرة على تجاوز العقبات.
  • التحكم من بعد عن طريق كابينة التحكم بمساعدة كاميرا الملاحظة لحوض المصهور المركبة على الجنزير.
  • التصميم المتين، صمم ليستخدم لفترة طويلة.
  • مجهزة بأربع حساسات تعمل بتقنية الموجات فوق الصوتية مع التنبيه لمنع السقوط أو حدوث الخطاء.

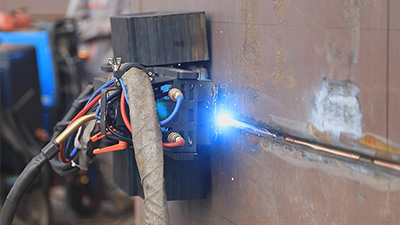

  • روبوت لحام مجنزر لكل أوضاع اللحام بتوجيه وتتبع ذاتي

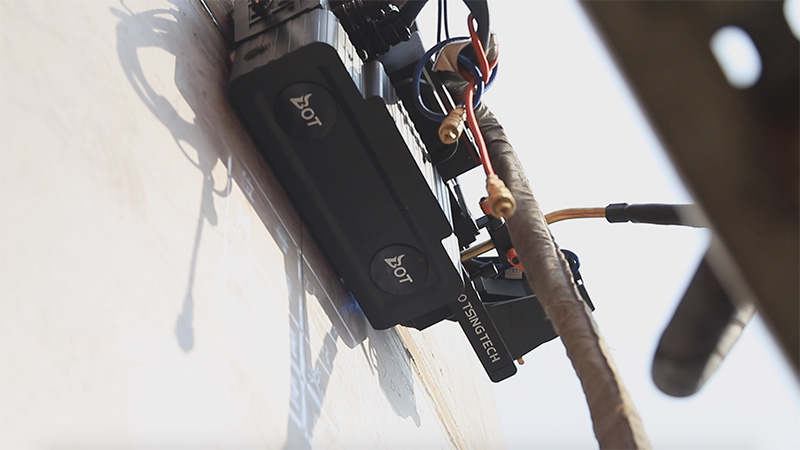

  • روبوت لحام مجنزر لكل أوضاع اللحام بتوجيه وتتبع ذاتي

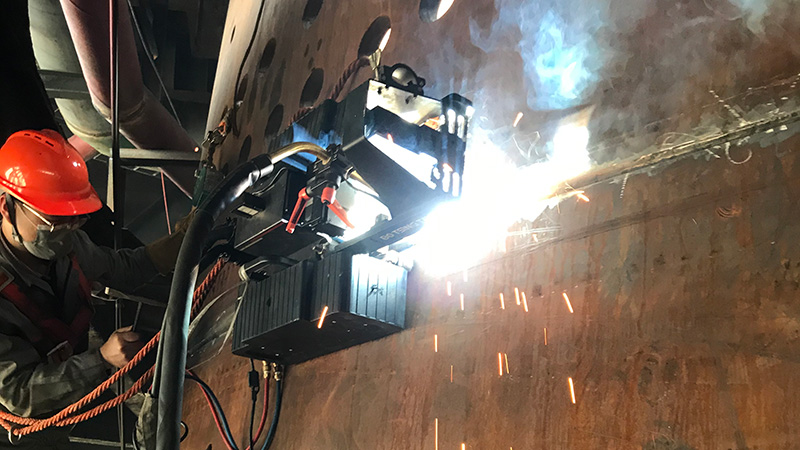

  • روبوت لحام مجنزر لكل أوضاع اللحام بتوجيه وتتبع ذاتي
  • روبوت لحام مجنزر لكل أوضاع اللحام بتوجيه وتتبع ذاتي

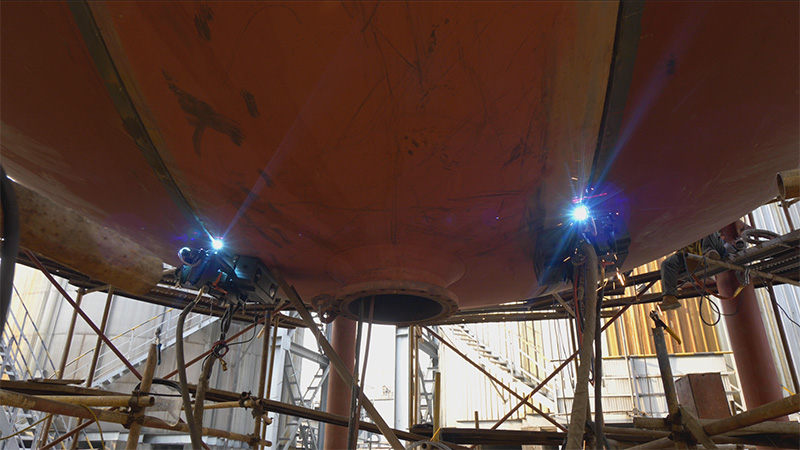

نطاق التطبيق
  • مشاريع اللحام: الصهاريج والخزانات، الخزانات الكروية، السفن، البنية التحتية لمحطات الطاقة النووية وأجزاء الهيكل الكبيرة الأخرى.
  • النوع المعدني: فولاذ سبيكة الفولاذ الكربوني.
  • نوع أخدود اللحام: V,X,U,J
  • أوضاع اللحام: 1G,2G,3G,4G, 5G,6G
  • سمك المعدن: من 6 مم إلى 100 مم.
عربة النقل

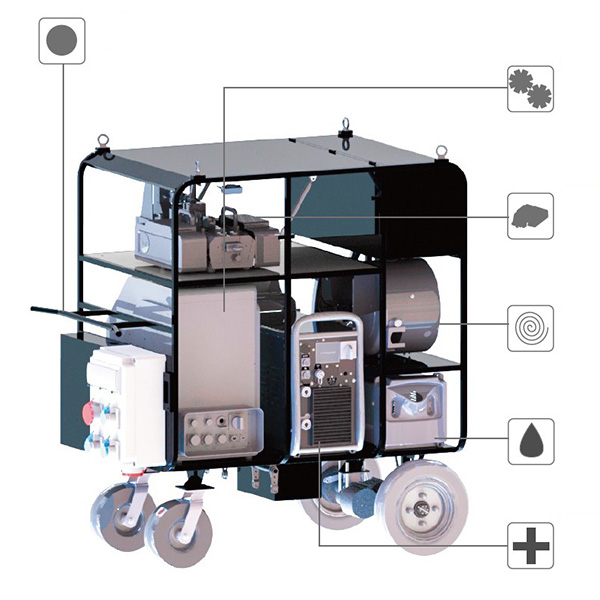

كل مكونات النظام تركب على عربة النقل، تشمل روبوت اللحام المجنزر، كابينة التحكم، مصدر الطاقة الكهربائية للحام، مغذي أسلاك اللحام ووحدة تبريد الماء، وهذا بدوره يحقق التشغيل والنقل المريح.

روبوت لحام مجنزر لكل أوضاع اللحام بتوجيه وتتبع ذاتي
  • عربة النقل
  • كابينة التحكم
  • روبوت اللحام المجنزر بتوجيه وتتبع ذاتي
  • مغذي أسلاك اللحام
  • وحدة التبريد بالماء
  • مصدر الطاقة الكهربائية للحام
  • الأبعاد: 1400 مم (طول)×800 مم (عرض)×1500 مم (إرتفاع)
  • نوع التشغيل: كهربائي أو يدوي.

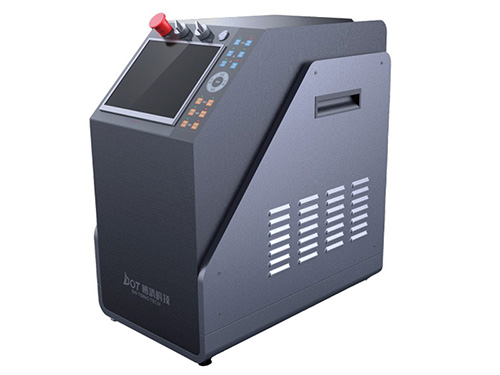

كابينة التحكم
كابينة التحكم

تتميز كابينة التحكم بالتصميم القياسي، الغلاف الخارجي من المعدن ولوحة التحكم بشاشة اللمس. علاوة على ذلك، يعتمد وحدة معالجة مركزية CPU ذات أداء عالي والتي تتكيف مع نظام المعالجة المتعدد، وهذا يحقق التشغيل المتزامن بسرعات عالية للجنزير والمشغل. تم تركيب وحدة التحكم المؤازر "سيرفو" في الكابينة، ويتم التشغيل والتحكم في كل محور موصل إلى CPU من خلال الربط بالوصلات المادية. صممت كابينة التحكم بالعديد من الوصلات المناسبة لتوصيل الأنواع مختلفة من المعدات الصناعية.

الأبعاد 580 مم (طول)×360 مم (عرض)×630 مم (إرتفاع)
الوصلات وصلات تماثلية: 4 I/O
وصلات رقمية: 32 I/O

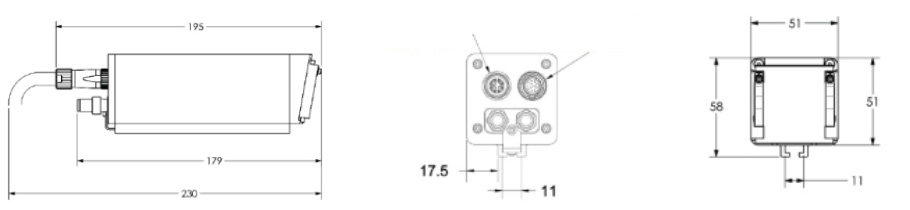

الكاميرا المركبة على حوض المصهور
الكاميرا المركبة على حوض المصهور

بأقصى مسافة للملاحظة 100 متر، تستخدم الكاميرا المركبة على حوص المصهور للمراقبة عن بعد لعمليات اللحام بالقوس المفتوح. يحقق النطاق الديناميكي بفضل تقنية الحساسات المتقدمة وتصميم الدائرة الكهربائية الدقيق. يمكن للمستخدمين ملاحظة شعلة اللحام بكل وضوح، سلك اللحام وكل عمليات اللحام بواسطة الكاميرا المركبة على حوض المصهور.

حساس الصورة حساس ملون HDR CMOS 2/3"
الوضوح 1280(H) X1024(V)
حجم البكسل 6.8 ميكرومتر×6.8 ميكرومتر (المساحة الفعالة 8.7 مم×7 مم)
المرشح "فلتر" مرشح الأشعة تحت الحمراء وفوق البنفسجية "blocks UV+IR"
حاجب حساس الصورة الغالق المتدحرج (رولينغ شتر) أو الغالق الكلي
النطاق الديناميكي 140+dB
عمق البكسل 8bit
زمن التعريض من 100 ميكرو ثانية إلى 100 ملي ثانية
التحكم بالصورة زمن التعريض للتحكم بسرعة الغالق (سرعة الشتر)
الأبعاد 85 مم (طول)×36 مم (عرض)×38.5 مم (إرتفاع) (بدون العدسة)
الوزن 200 جرام (بدون العدسة)
تركيب العدسة تركيب C
استهلاك الطاقة الكهربائية 6W at 12V

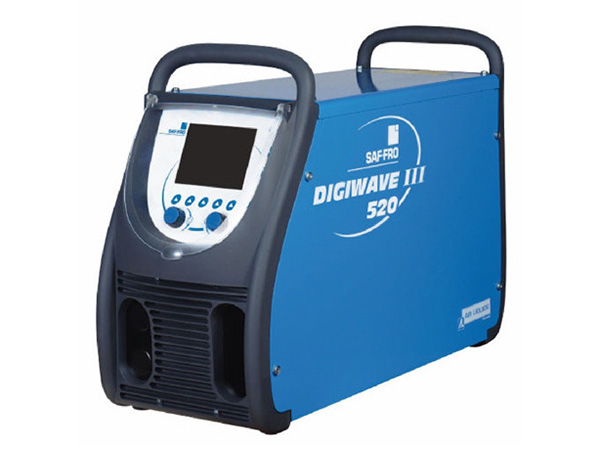

مصدر الطاقة الكهربائية للحام
